主に平面研削盤による ロータリ研削に用いるアタッチメントとして開発されました。
精度は、「1μ以内」(回転平面振れ)
ボリュームによる回転数の変更、および左右回転の選択が可能です。
(最高回転数は仕様により変わります。)
必要に応じ、「永磁チャック」「スクロールチャック」を付けることが可能です。(オプション)

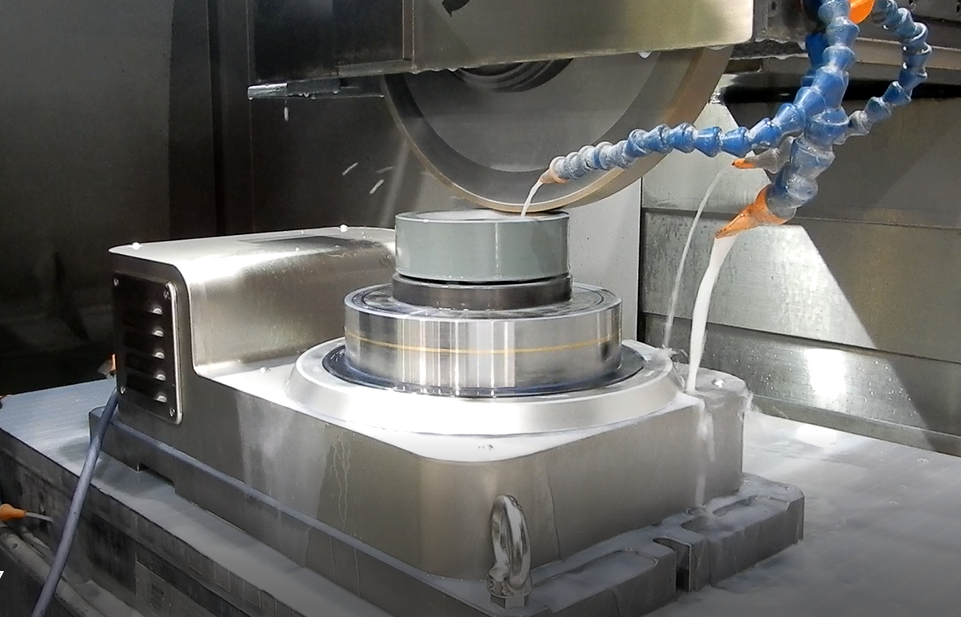

                     1.平面研削盤で 「ロータリ研削」

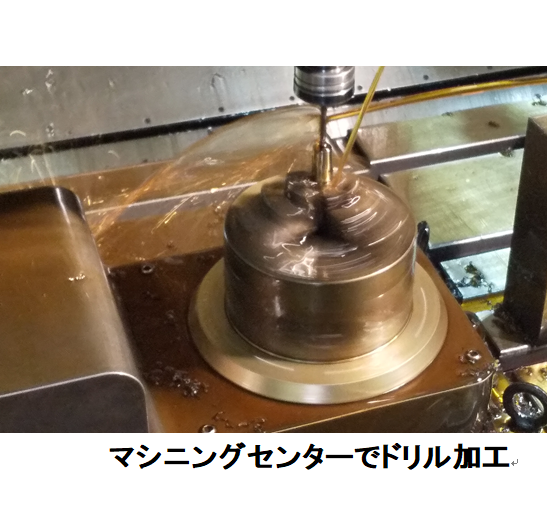

                     2.フライス盤で 「穴あけ加工」

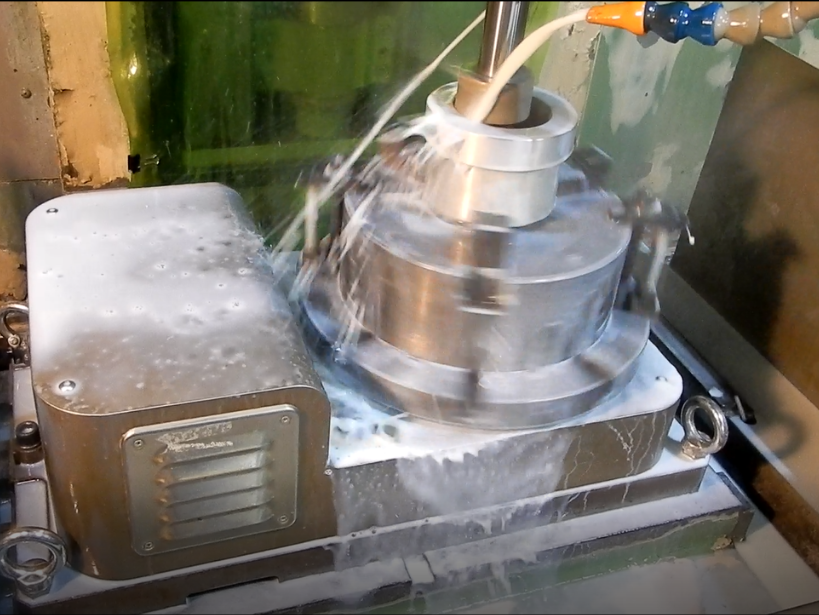

                     3.マシニングセンタで「円筒研削」
                       (内径・外径・端面の同時加工)
             4.ダイヤモンド、CBNの超砥粒砥石の「ドレッシング」「ツル―イング」

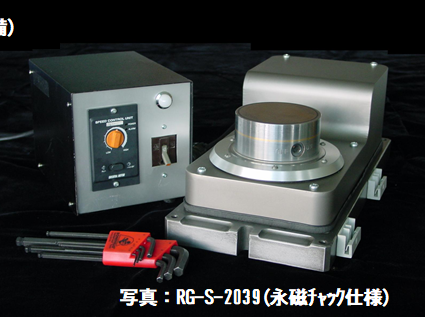

  • Rotary RG-S-2039 (写真は永磁チャック付) 面盤外径:φ190[㎜]
    面盤高さ:105[㎜]
    ベース大きさ:410×190[㎜]
    電源電圧:単相100[V]
    モータ仕様:90[W]DCブラシレスモータ
    ロータリ回転数:20~394[rpm]
    許容トルク:0.18[㎏・m]
    オプション:5インチスクロールチャック
    オプション:φ125永磁チャック
    その他詳細につきましては、カタログをご覧ください。




  • Rotary RG-M-2016 (写真はスクロールチャック付) 面盤外径:φ300[㎜]
    面盤高さ:144[㎜]
    ベース大きさ:570×300[㎜]
    電源電圧:三相200[V]
    モータ仕様:200[W]インバータ制御
    ロータリ回転数:8~164[rpm]
    許容トルク:1.56~0.78[㎏・m]
    オプション:7インチスクロールチャック
    オプション:φ200永磁チャック
    その他詳細につきましては、カタログをご覧ください。

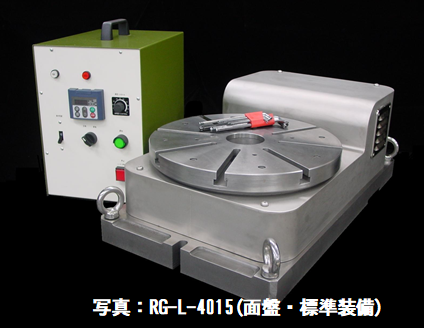

  • Rotary RG-L-4015 (写真は標準仕様・面盤) 面盤外径:φ400[㎜]
    面盤高さ:191[㎜]
    ベース大きさ:730×400[㎜]
    電源電圧:三相200[V]
    モータ仕様:400[W]インバータ制御
    ロータリ回転数:8~152[rpm]
    許容トルク:3.33~1.66[㎏・m]
    オプション:12インチスクロールチャック
    オプション:φ300永磁チャック
    その他詳細につきましては、カタログをご覧ください。
               お客様の加工品に合わせて、一から設計する事も可能です。

                まずは、ベースとなる 「S・M・L」 サイズ を選び、

             「面盤・スクロールチャック・永磁石チャック」 仕様 を選びます。

           そして、加工する製品に合わせて 治具が必要であれば 治具も弊社で製作可能です。

            また、L サイズよりも 大きい「面盤」が必要であれば 特注で製作致します。


                   弊社は、お客様の思いを 形 にします。

                     お気軽に お問い合わせください。
ご購入いただいたお客様からのコメントです(*^-^*)
A社 部品加工業者様
 内径の研削加工ができなかったのですが、このロータリーアタッチメントを購入し、
 マシニングセンターに乗せることで、高額な機械を買わずとも、内径の研削加工(内径φ3)が出来るようになりました。
B社 セラミック加工業者様
 ロータリー研削機が欲しいと思っていのですが、値段も高く、迷っていたそうです。
 そんな時、ロータリーアタッチメントを紹介させていただきました。
 早速、無料の貸出機を借り、平面研削盤に乗せてみたところ、
 思いのほか簡単に使用することが出来、早速注文していただきました。
 高額なロータリー研削機を買わずとも、脱着簡単なアタッチメントでロータリー研削機になってくれるので
 本当に便利です!とお喜びの言葉をいただきました。
C社 機械販売会社様
 ロータリーアタッチメントだけでなく、部品を加工する為の治具も一緒に製作し、納品する事で、直ぐに使用することが出来、
 エンドユーザー様から大変喜ばれました。
D社 精密部品加工業者様
 円盤状の平面度の精度がなかなかでなく、苦戦していたところ、一度、無料貸出機のロータリーアタッチを使用してみては?と提案させていただきました。
 平面研削盤に乗せて、ロータリー研削機として実際使ってみたところ、思いのほか、要求精度が出たとご連絡をいただきました。
 早速購入していただき、円盤状の平面研削には、必ずロータリーアタッチメントを使用しているそうです。
 今では、受注の幅も広がったとお喜びの声をいただいております。
E社 精密部品加工業者
 φ30h7公差の内径を月産30,000個加工するのに、現在の内径研削盤の台数では対応できず。。。
 だからといって、機械を購入する資金も設置場所もなく困っている様子でした。
 そこで、弊社のロータリーアタッチメントをご紹介させていただきました。
 5台購入していただき、遊休のマシニングにセットすることで、内径研削として使用。
 その結果、月産30,000個の量産に対応できるようになったそうです。
                    考え方ひとつで、無限に可能性は広がります。

                   「貸出機」ございます。 是非、お試しください。


※無料貸出機利用のご案内
貸出機…Sサイズ、Mサイズございます(回転テーブルは標準面盤(T溝付面盤)もしくは永磁チャック仕様)。
貸出期間…3泊4日(日本国内のみで専用ボックスに入れ発送いたします)。
申し込み方法…電話やメールでご連絡ください(ご予約は60日前から可能です)。

注意:弊社からの発送や返却時の送料はお客様負担になります。詳しくは無料貸出機の詳細をご覧ください


「貸出機」のお問い合わせは「お問合せページ」もしくは「お電話(TEL028-673-2356/営業)」までご連絡ください。

製品カタログ

無料貸出機の詳細について




受注製品

  • 鋼材各種 精密機械加工 鉄・ステン・アルミ・超硬・鋳物・難削材(チタン、スーパーインバー等)
    ワーク寸法(丸物) φ300×L1,000まで
    ワーク寸法(角物) 500×1,000まで
    試作品1点ものから承ります。
    ご相談ください。
  • セラミック各種 精密機械加工 アルミナ・ジルコニア・サファイア・窒化珪素・炭化珪素
    多種にわたり、加工実績があります。
    これらのセラミックを鉄と変わらぬ寸法精度に仕上げることに成功しました。
    その中でも、0.1μで寸法を管理し、製品として加工した実績があります。
  • 特殊ゲージ 元々ゲージ屋として創業。
    栓ゲージ・ブロックゲージ・テーパーゲージ・挟みゲージ等
    検査・製造に必要不可欠なゲージを製作致します。
  • ラップの極み (球面軸受) 「機械」が端面を平面研削し、内径を内面研磨します。
    その先の仕上げは、職人の手作業で「ラップ」され、極限まで精度を高めます。
    この球面軸受は、ラップだからこそ出来る技です。
  • 測定検査機の設計製作 お客様のニーズに合わせて測定検査機を設計製作致します。
    こんな検査機があったらいいなと思う程度で構いません。
    専門の設計者がお客様の要望をお聞きし
    「思い」を「形」にします。
  • 機械のオーバーホール スピンドル主軸・砥石フランジ・プーリ等
    主要部品のオーバーホールを図面無しでも承ります。
    ゲージに合わせテーパー加工致します。
