設備一覧

加工設備一覧

旋盤成形機

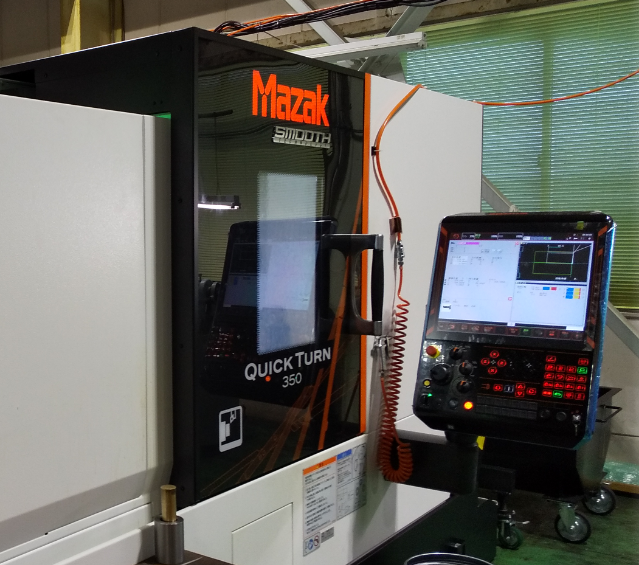

NC旋盤 山崎マザック製のNC旋盤を計4台保有し、多様な部品加工に対応しております。大型加工には「MAZAK QT350 650U」（1台）を使用し、最大加工径φ420、加工長614mmまで対応可能です。中小型部品には「MAZAK 8N」（3台）を用い、φ120×L200までの加工が可能です。

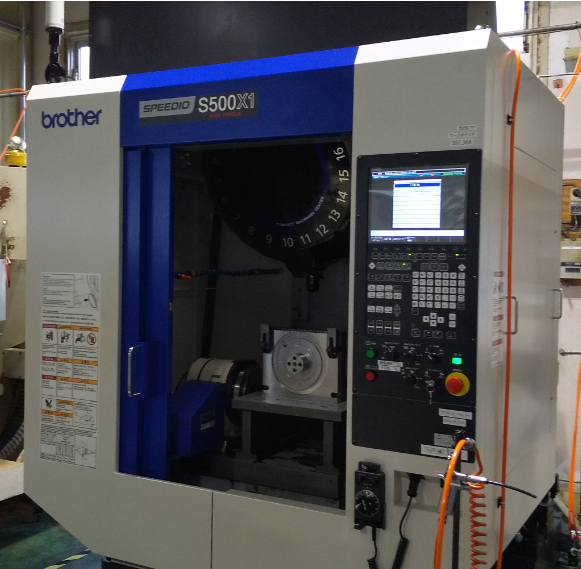

ﾏｼﾆﾝｸﾞｾﾝﾀ マシニングセンタを2台保有し、用途に応じた精密加工に対応しています。ブラザー製「S500X1」は、ストロークX500×Y400×Z300mmで、小物部品の高効率加工に適しています。オークマ製「MC-50VA」は、X1,050×Y510×Z560mmと中型サイズに対応でき、複雑形状や精度が求められる加工に使用されています。

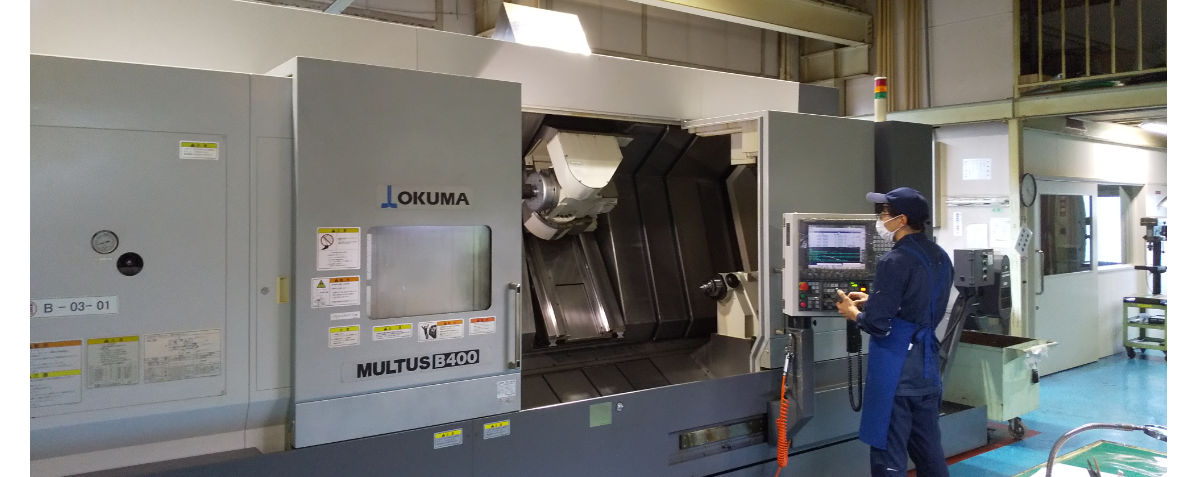

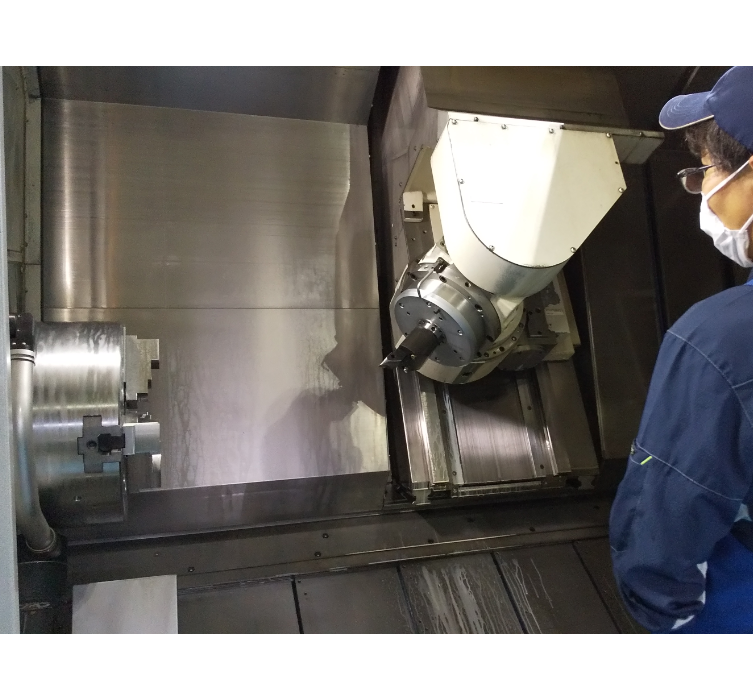

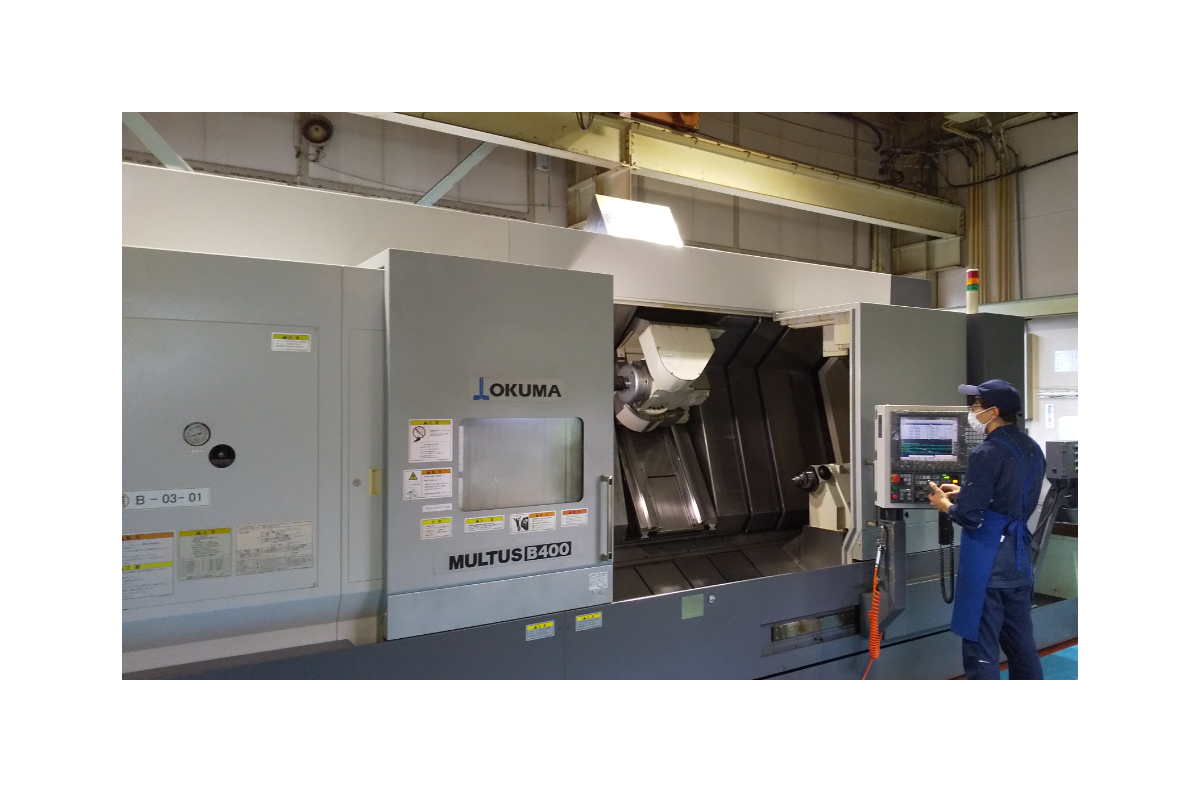

複合旋盤 複合旋盤を2台導入し、複雑形状や多工程のワークに対応しています。オークマ製「MULTUS B400」は15インチチャックを備え、大径ワークの複合加工が可能です。山崎マザック製「INTEGREX J-200」は、最大加工径φ200、加工長1,000mmまで対応し、高精度な旋削とミーリングを1台で実現します。

種類	許容ﾜｰｸ寸法(MAX)	ﾒｰｶｰ	型番	台数
複合旋盤	15ｲﾝﾁﾁｬｯｸ	ｵｰｸﾏ	MULTUS　B400	1台
複合旋盤	φ200×L1,000	山崎ﾏｻﾞｯｸ	INTEGREX　J-200	1台
NC旋盤	φ420×L614	山崎ﾏｻﾞｯｸ	MAZAK　QT350　650U	1台
NC旋盤	φ120×L200	山崎ﾏｻﾞｯｸ	ﾏｻﾞｯｸ8N	3台
CNC複合旋盤	φ32	ｼﾁｽﾞﾝ	L32-XⅡ（L32-1M32）	1台
CNC複合旋盤	φ16	ｼﾁｽﾞﾝ	F16	1台
旋盤	φ300×L800	森精機	MS850G	1台
旋盤	φ300×L800	ﾜｼﾉ精機	LEO-80A	1台
小型ﾀｰﾚｯﾄ旋盤	－	司工作所	TEX20	1台
精密卓上旋盤	－	ｴｸﾞﾛ	EB-10	1台
ﾏｼﾆﾝｸﾞｾﾝﾀ	X500×Y400×Z300	ﾌﾞﾗｻﾞｰ	S500X1	1台
ﾏｼﾆﾝｸﾞｾﾝﾀ	X1,050×Y510×Z560	ｵｰｸﾏ	MC-50VA	1台
ﾌﾗｲｽ盤	350×900	浜井産業	MAC-2-70	1台

研削機械

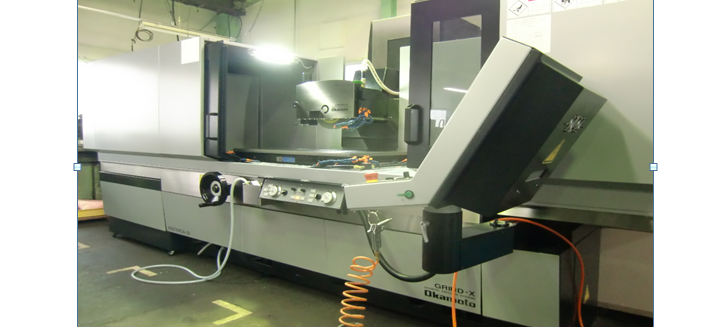

平面研削盤 多彩なサイズ・仕様の平面研削盤を複数台保有し、高精度な平面研削加工に対応しています。ナガセインテグレックス製SGU-52HP2（CNC）2台、B＆S製818CNC 1台および818CY 2台をはじめ、岡本工作機械製PSG106CAIQ形（1,000×600mm）を2台、黒田精工製GS301A（500×200mm）、日興製NSG-64H（600×400mm）など計9台を運用。

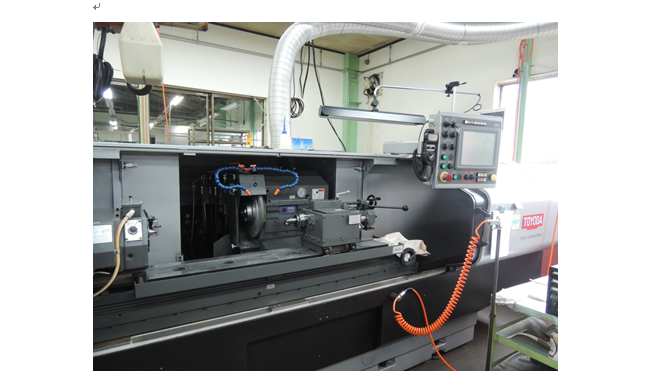

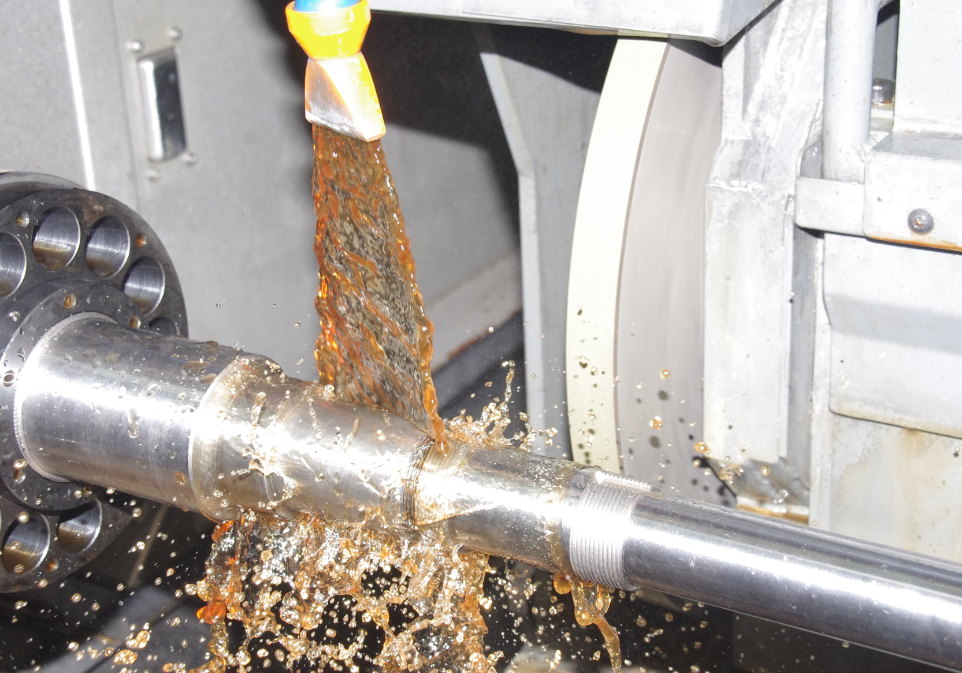

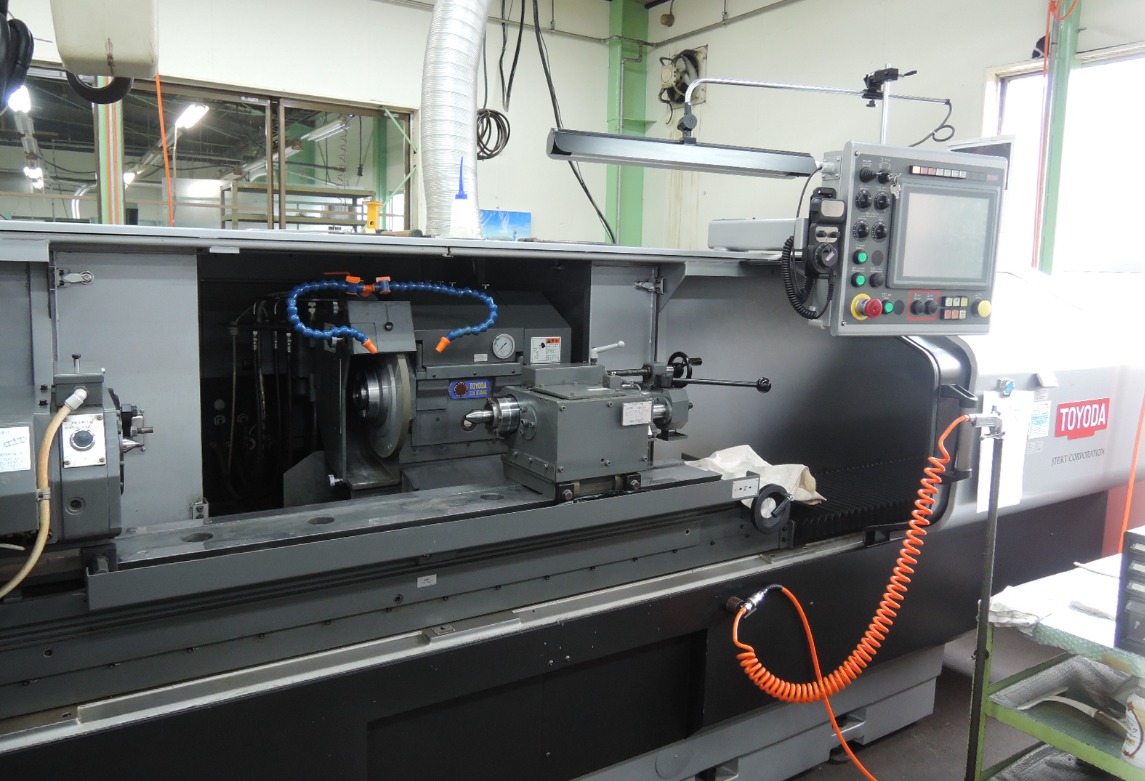

円筒研削盤 多様なワークに対応可能な円筒研削盤を多数保有し、精密な外径加工に対応しています。小径から大径まで対応できる体制を整えており、最小加工径φ1、最大加工径φ300、最大加工長L1,000mmまで対応可能です。主な設備はJTEKT製のGEシリーズを中心に、オークマ、ツガミ、ワシノ精機、岡本工作機械、スチューダー（CNC）など計18台を保有。

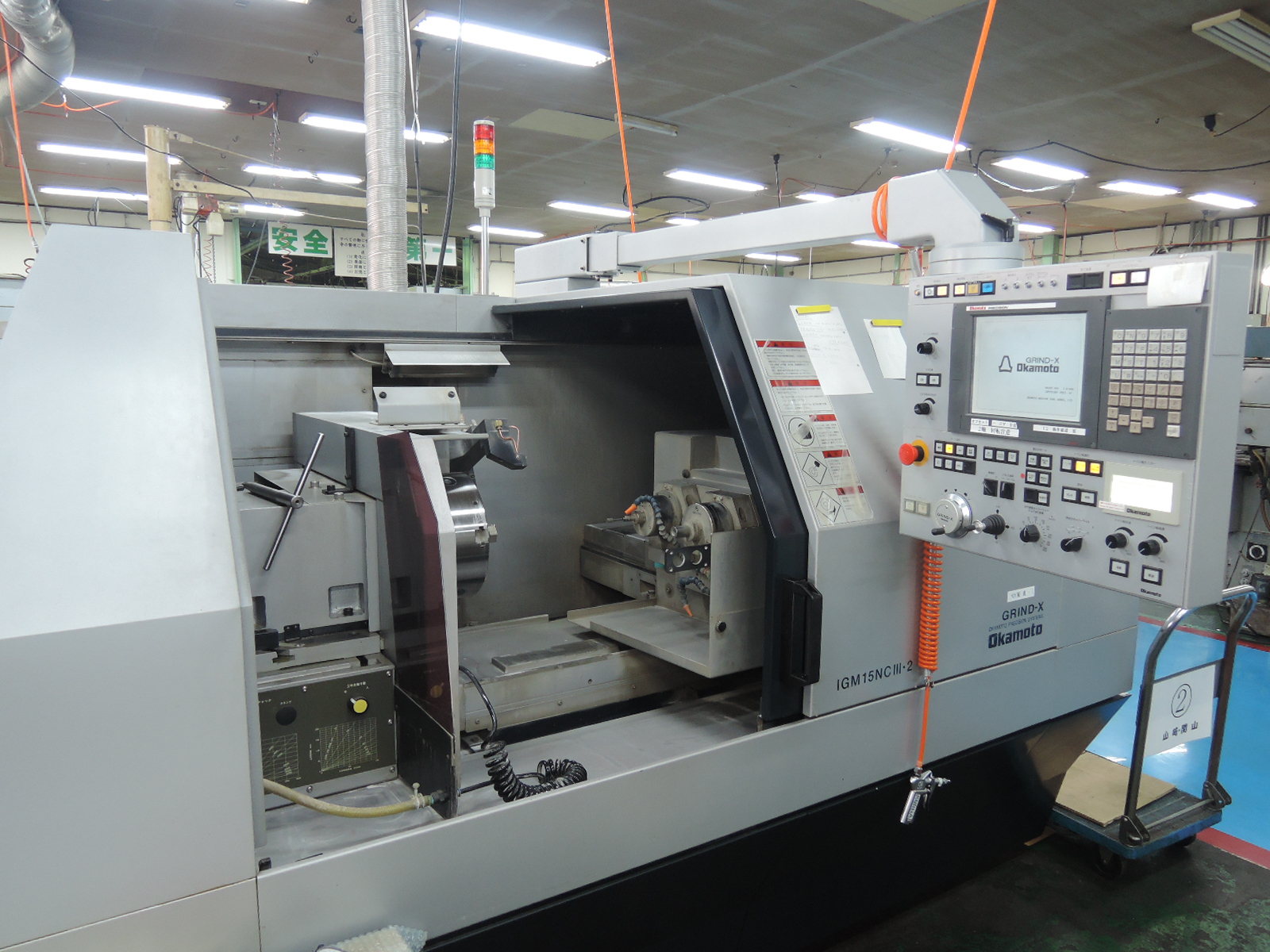

内面研削盤 内面研削盤を3台保有し、多様な内径研削加工に対応しております。岡本工作機械製の6インチチャック搭載機（型式278-003）を1台、9インチチャック搭載のヒールド製273Aを1台、さらに岡本工作機械製IMG15NCⅢ2を1台運用しております。これらの設備により、小径から中径の内面研削を高精度で行い、複雑形状や高品質な仕上げにも対応可能です。

名称	許容ﾜｰｸ寸法(MAX)	ﾒｰｶｰ	型式	台数
円筒研削盤	φ150×L250	ｵｰｸﾏ	GU-24S	1台
円筒研削盤	φ200×L300	ﾂｶﾞﾐ	GU4A	1台
円筒研削盤	φ300×L1,000	JTEKT（豊田工機）	G3P100G	1台
円筒研削盤	φ300×L1,000	JTEKT（豊田工機）	GE4Pi-100	1台
円筒研削盤	φ300×L1,000	JTEKT（豊田工機）	GE4Ai-100	1台
円筒研削盤	φ280×L850	JTEKT（豊田工機）	GUP-28-100	1台
円筒研削盤	φ280×L850	JTEKT（豊田工機）	GUP32×100	1台
円筒研削盤	φ280×L250	JTEKT（豊田工機）	45M-GOP32×50高速	1台
円筒研削盤	φ60×L250	JTEKT（豊田工機）	GE3P-25	2台
円筒研削盤	φ60×L250	JTEKT（豊田工機）	GE3Pi-25	2台
円筒研削盤	φ60×L250(ｱﾝｷﾞｭﾗ形)	JTEKT（豊田工機）	GE3Ai-25	1台
円筒研削盤	φ180×L500	ﾜｼﾉ精機	GAU-50B	2台
円筒研削盤	φ50×L150	STUDER	S20　CNC	1台
円筒研削盤	φ220×L500	岡本工作機械	OGM250UNCⅢ	1台
円筒研削盤	φ220×L500	岡本工作機械	OGM250UNCⅢ	1台
ｸﾞﾗｲﾝﾃﾞｨﾝｸﾞｾﾝﾀ	X1,000×Y600×Z600	日立精機	VKC55Ⅱ	1台
ｸﾞﾗｲﾝﾃﾞｨﾝｸﾞｾﾝﾀ	X450×Y350×Z550	倉敷機械	YZAK-α	1台
ｾﾝﾀﾚｽ研削盤	φ5×L200	ｼﾝｺｰ精機	SKS-N250	1台
平面研削盤	450×200	ﾅｶﾞｾｲﾝﾃｸﾞﾚｯｸｽ	SGU-52HP2　CNC	2台
平面研削盤	400×200	B＆S	818CNC	1台
平面研削盤	400×200	B＆S	818CY	2台
平面研削盤	1,000×600	岡本工作機械	PSG106CAIQ形	2台
平面研削盤	500×200	黒田精工	GS301A	1台
平面研削盤	600×400	日興	NSG-64H	1台
ﾛｰﾀﾘ研削盤	φ400×H100	ｻﾝｾｲ	SS5-F400	1台
成形研削盤	－	黒田精工	GS-BM	1台
成形研削盤	300×100	黒田精工	GS-BM2	1台
成形研削盤	300×150	岡本工作機械	PSG-3AD	1台
内面研削盤	4ｲﾝﾁﾁｬｯｸ	ﾂｶﾞﾐ	GU25	1台
内面研削盤	6ｲﾝﾁﾁｬｯｸ	岡本工作機械	278-003	1台
内面研削盤	9ｲﾝﾁﾁｬｯｸ	ﾋｰﾙﾄﾞ	273A	1台
内面研削盤	9ｲﾝﾁﾁｬｯｸ	岡本工作機械	IMG15NCⅢ2	1台
ﾎｰﾆﾝｸﾞ盤	φ3～φ20	富士ﾎｰﾆﾝｸﾞ	FK-8A	2台
工具研削盤	－	牧野	C-40	1台

その他機械

旋盤・ﾌﾗｲｽ・ﾏｼﾆﾝｸﾞ・平面研削・円筒研削・内径研削と　多種多様な機械を取り揃えております。
「成形加工」から「仕上げ加工」まで、社内で一貫して加工が可能です。

名称	許容ﾜｰｸ寸法(MAX)	ﾒｰｶｰ	型式	台数
ﾜｲﾔｶｯﾄ放電機	400×300×120	FUNUC　ROBOCUT	α-C400iC	1台
ｽﾛｯﾀ	－	中防鉄工所	NS-Ⅲ	1台
ﾌﾞﾛｰﾁ盤	－	日本ﾌﾞﾛｰﾁ	NSB-3	1台
ﾗｼﾞｱﾙﾎﾞｰﾙ盤	－	吉田	YUD-700	1台
ﾎﾞｰﾙ盤	－	ｷﾗ	KRT-10	1台
ﾎﾞｰﾙ盤	－	ｷﾗ	KBR-600T	2台
ﾎﾞｰﾙ盤	－	ｷﾗ	KRT-420（3連）	1台
ﾎﾞｰﾙ盤	－	ｷﾗ	KRDG-420（3連）	1台
ﾎﾞｰﾙ盤	－	ｷﾗ	KRT-340	1台
ﾎﾞｰﾙ盤	－	ｷﾗ	KRT-13R	1台
ﾎﾞｰﾙ盤	－	ｷﾗ	LS-330	1台
鋸盤	－	ｱﾏﾀﾞ	V-400	1台
鋸刃切断機	－	ｱﾏﾀﾞ	H250SA	1台
ﾊﾞﾚﾙ機	－	ﾁｯﾌﾟﾄﾝ	HRS-12	1台
ﾚｰｻﾞｰﾏｰｶ	－	ｷｰｴﾝｽ	MD-X1000　3D	1台

検査設備一覧

表面粗さ測定機　ﾐﾂﾄﾖ SURFTEST　SV-2100S4
501・301

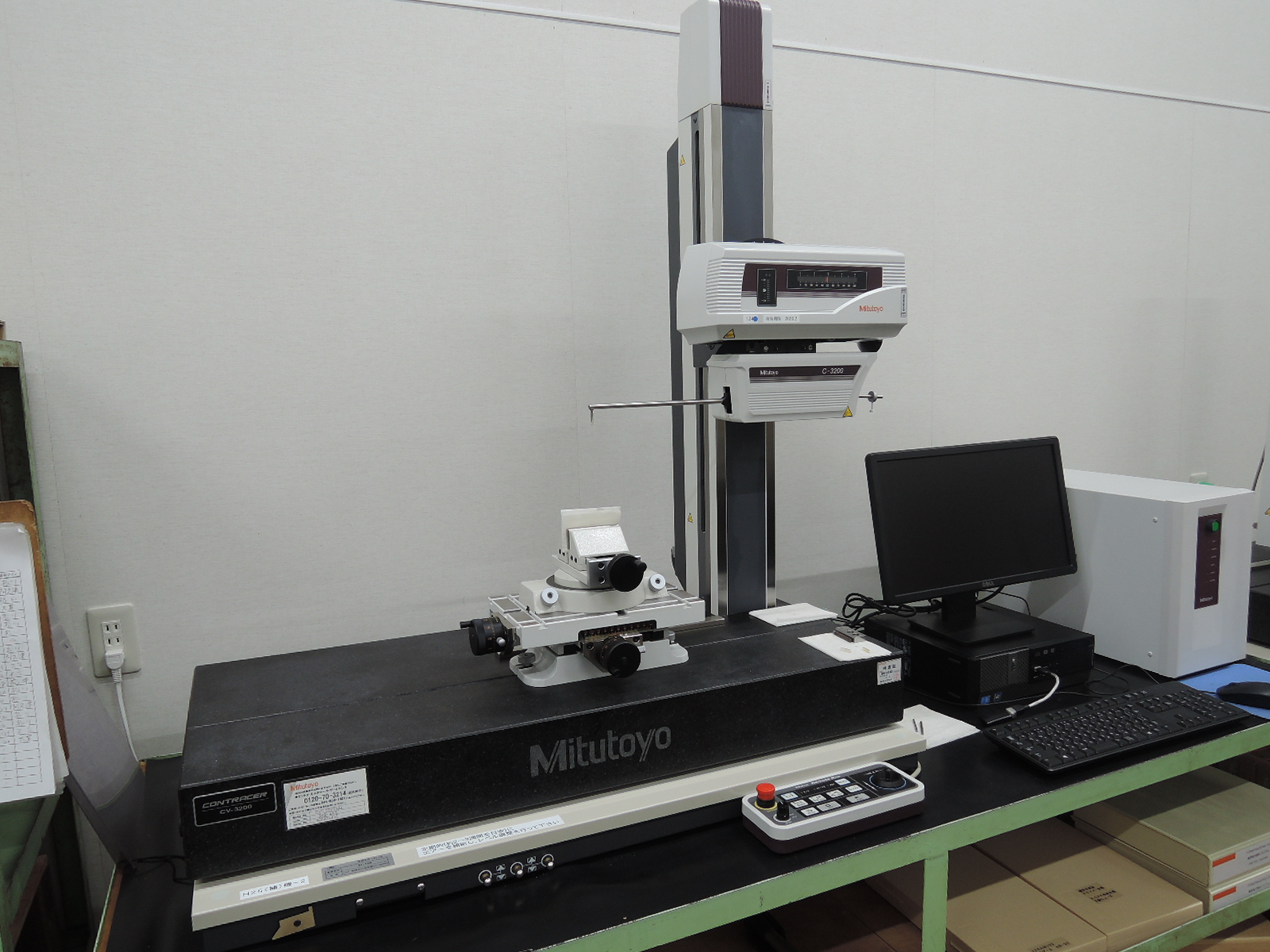

形状測定機　ﾐﾂﾄﾖ CBH-1
CV-3200W4
真円度測定機　ﾐﾂﾄﾖ RA-2A
RA-2200A

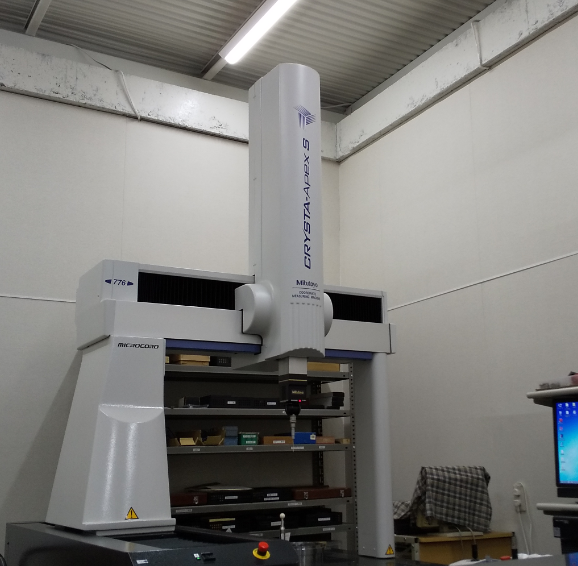

三次元測定機　ﾐﾂﾄﾖ CRYSTA　APEXS776
700×700×600

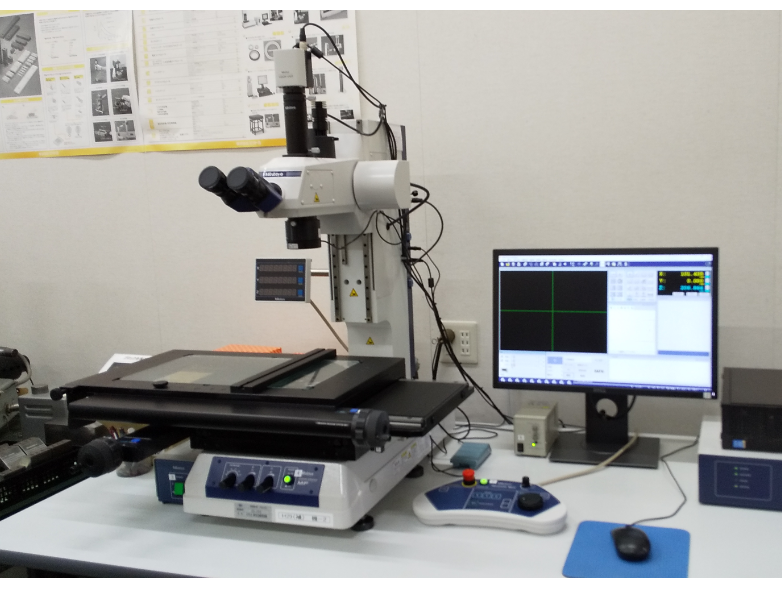

測定顕微鏡(画像顕微鏡)　ﾐﾂﾄﾖ MF-J4020D

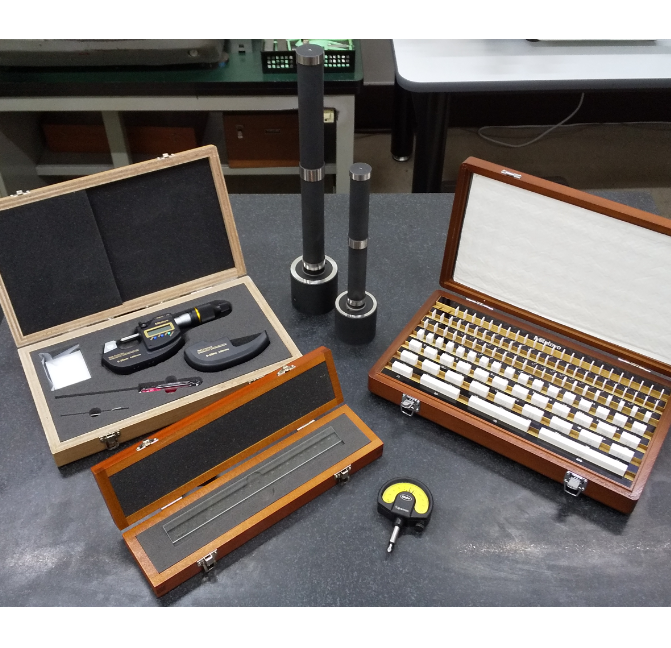

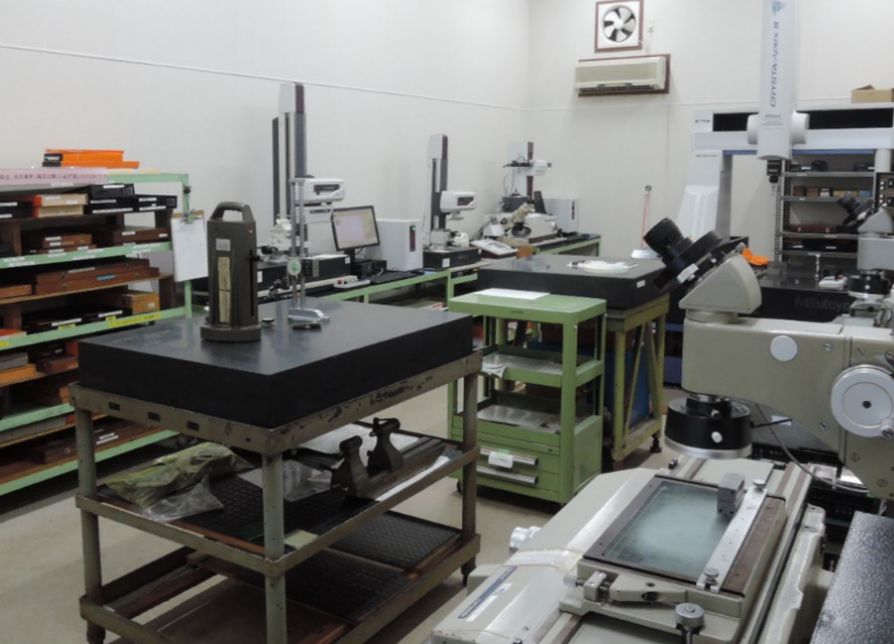

測定機器 多種多様の測定機器を取り揃えております。

名　　称	ﾒｰｶｰ	型　　式	台　数
三次元測定機	ﾐﾂﾄﾖ	CRYSTA　APEXS776	1台
真円度測定機	ﾐﾂﾄﾖ	RA-2200A　他	2台
形状測定機	ﾐﾂﾄﾖ	CV-3200W4　他	3台
表面粗さ測定機	ﾐﾂﾄﾖ	SURFTEST　SV-2100S4	1台
工具顕微鏡	ﾄﾌﾟｺﾝ	TUM-200	2台
測定顕微鏡	ﾐﾂﾄﾖ	MF-J4020D	1台
投影機	ﾐﾂﾄﾖ	PJ-A3000	1台
投影寸法測定器	ｷｰｴﾝｽ	PJ-A3000	1台
硬度試験機（ｼｮｱ）	ﾅｶｲ	ー	1台
硬度試験機（ﾛｯｸｳｪﾙ）	今井精機	ー	1台
測長器	黒田精工	ー	7台
ﾃﾞｼﾞﾀﾙ測長器	ﾏﾙｲ	ー	1台
ﾊｲﾄﾏｽﾀ	ﾐﾂﾄﾖ	HM-30	2台
ｽｺﾔﾏｽﾀ	ﾐﾂﾄﾖ	SL-150	1台
ｹﾞｰｼﾞﾌﾞﾛｯｸ(ｾﾗﾐｯｸ製)	ﾐﾂﾄﾖ	BM3-103	2台
ｹﾞｰｼﾞﾌﾞﾛｯｸ(鋼製)	ﾐﾂﾄﾖ・黒田精工	516-939	6台
ﾋﾟﾝｹﾞｰｼﾞ	自社製品	φ1～0.005ﾋﾟｯﾁ	多数
ﾈｼﾞｹﾞｰｼﾞ	ー	ー	多数
ﾏｲｸﾛﾒｰﾀ、ﾉｷﾞｽ	ー	ー	多数
ﾚｰｻﾞｰ測長器	ｷｰｴﾝｽ	LS-5500	1台

測定方法は、1つの方法で行うのではなく、複数の方法で結果を導くことが大切です。

また、精密な測定の場合には、事前のお客様との測定すり合せが　重要となってきます。

検査機による測定誤差の確認、測定個所を事前にすり合わせることで　お客様の求めている品質に繋がります。
